已知管道压力，管道外径，管道材质, 管道的设计壁厚如何计算？

已知管道压力，管道外径，管道材质, 管道的设计壁厚如何计算？

2023年06月05日 | 1162人阅读
回答 | 共 1 个
按点赞量排序

  • 孙梓萱
    2
    yise111 、孙梓萱 等2人赞同

    已知管道压力，管道外径，管道材质的情况下，管道的设计壁厚计算是按照国家标准规范，

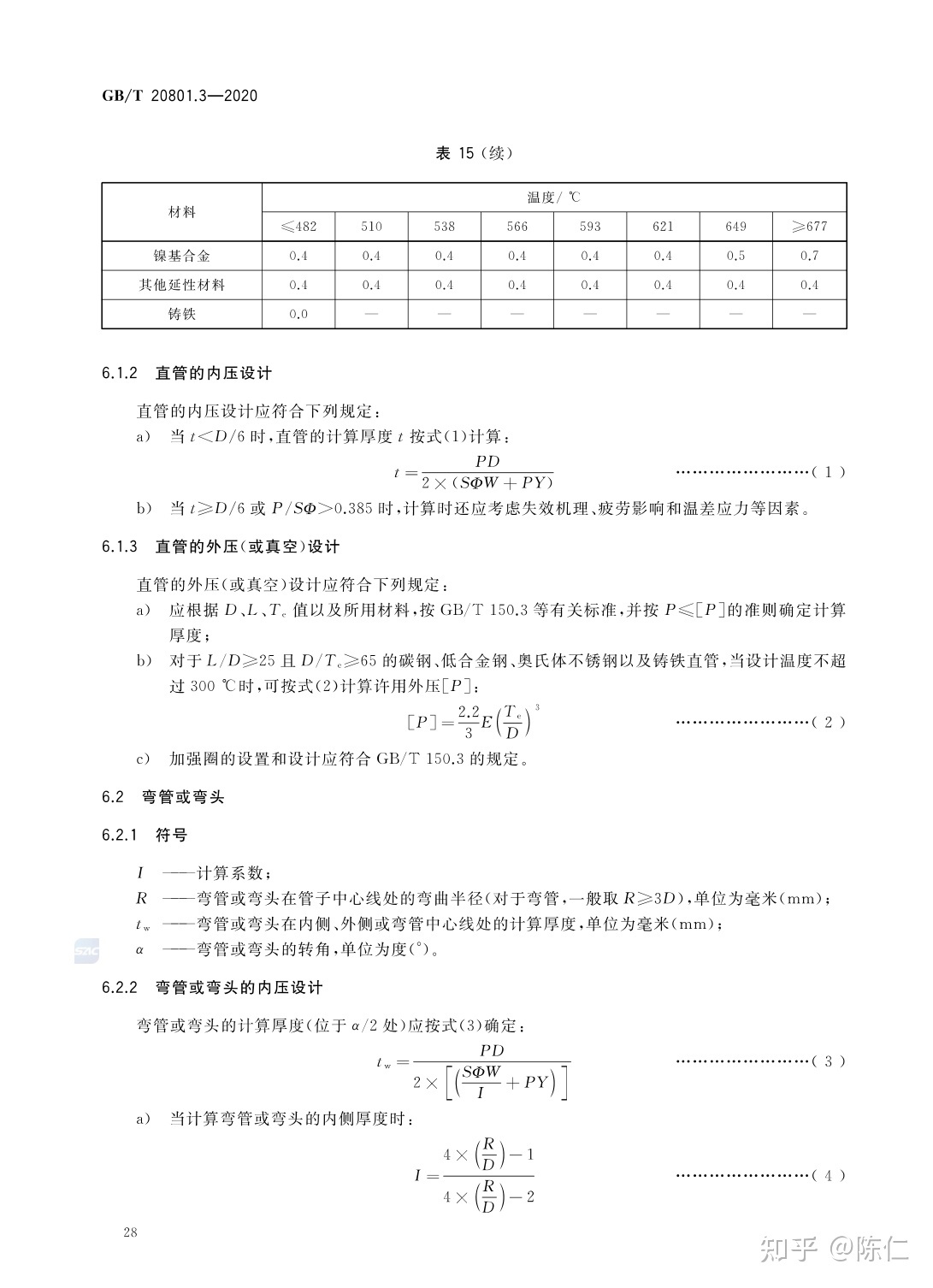

    详细参见国家标准GB/T 20801.3-2020《压力管道规范工业管道第3部分: 设计和计算》中的公式1 :


    其中的P是设计压力，单位MPa，

    D是管道外径，单位mm，

    S是管道材质或材料的许用应力，单位MPa，

    phi焊缝系数，一般100%拍片是取1.0，不排片取0.8，

    W是焊接接头温强度降低系数，

    Y是计算系数一般取0.4。

    2023年06月05日
