不锈钢316L耐酸碱吗?

不锈钢316L耐酸碱吗?

2022年11月21日 | 15150人阅读

回答 | 共 75 个

按点赞量排序

李晓春

37

不锈钢管厂家、张珑沧、Skhizein_X 等37人赞同

316L不锈钢是耐酸碱的。

316L属于美标奥氏体不锈钢，316L不锈钢执行标准“ASTM A240/A240M-19”

316L不锈钢是含钼不锈钢种,由于钢中含钼，该钢种总的性能优于310和304不锈钢，高温条件下，当硫酸的浓度低于15%或高于85%时，316L不锈钢具有广泛的用途。316L不锈钢还具有良好的耐氯化物侵蚀的性能，所以通常用于海洋环境。316L不锈钢常用于纸浆和造纸用设备热交换器、染色设备、胶片冲洗设备、管道、沿海区域建筑物外部用材料，以及高级手表的表链、表壳等。海水里用设备、化学、染料、造纸、草酸、肥料等生产设备；照像、食品工业、沿海地区设施、绳索、CD杆、螺栓、螺母。

316L不锈钢化学成分如下图：

2022年11月21日

请先登录 · 注册

展鸣

3

钢铁侠-2610 、太极钢管、孙国鑫等3人赞同

耐弱酸不耐强酸，耐强碱和弱碱。

2022年11月21日

请先登录 · 注册

辰海216

2

太极钢管、孙国鑫等2人赞同

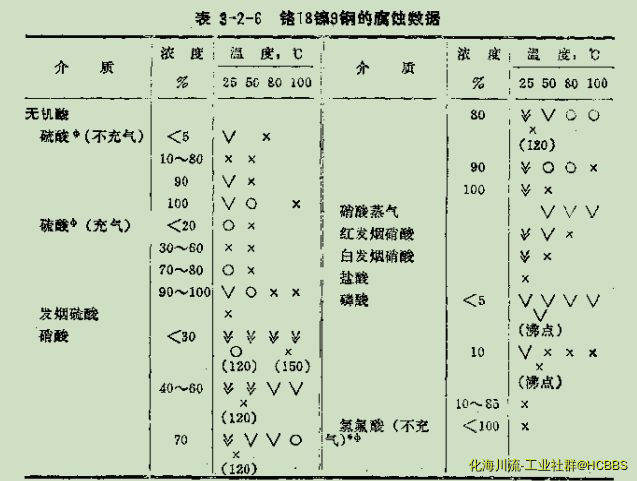

下面的一段话可能对你有帮助：18-8型奥氏体不锈钢对氧化性介质，如大气，稀硝酸或中等浓度的硝酸，浓硫酸是耐腐蚀的，在氢氧化钠和氢氧化钾的溶液中，在相当宽的浓度和温度范围内有较好的耐腐蚀性。而在有还原介质，如盐酸和亚硫酸中不耐腐蚀，在浓硝酸中也不耐腐蚀。摘自《奥氏体不锈钢及其热处理》。

2022年11月21日

请先登录 · 注册

诗若枯遐

3

太极钢管、+云涵、孙国鑫等3人赞同

316L是一种不锈钢材料牌号，AISI 316L是对应的美国标号，sus 316L 是对应的日本标号。我国的统一数字代号为S31603，标准牌号为022Cr17Ni12Mo2（新标），旧牌号为00Cr17Ni14Mo2，表示主要含有Cr、Ni、Mo，数字表示大概含有的百分比。国家标准为GB/T 20878-2007（现行版）。
碳 C ：≤0.030
硅 Si： ≤1.00
锰 Mn：≤2.00
硫 S ： ≤0.030
磷 P ： ≤0.045
铬 Cr：16.00～18.00
镍 Ni：10.00～14.00
钼 Mo：2.00～3.00

抗腐蚀性
316L因其优异的耐腐蚀性在化工行业有着广泛的应用，316L也是属于18-8型奥氏体不锈钢的衍生钢种，添加有2～3%的Mo元素。在316L的基础上，也衍生出很多钢种，比如添加少量Ti后衍生出316Ti，添加少量N后衍生出316N，增加Ni、Mo含量衍生出317L。

市场上现有的316L大部分是按照美标来生产的。出于成本考虑，钢厂一般把产品的Ni含量尽量往下限靠。美标规定，316L的Ni含量为10～14%，日标则规定，316L的Ni含量为12～15%。按最低标准，美标和日标在Ni含量上有2%的区别，体现到价格上还是相当巨大的，所以客户在选购316L产品时还是需要看清，产品是参照ASTM还是JIS标准。
316L的Mo含量使得该钢种拥有优异的抗点蚀能力，可以安全的应用于含Cl－等卤素离子环境。由于316L主要应用的是其化学性能，钢厂对316L的表面检查要求稍低（相对304），对表面要求较高的客户要加强表面检查力度。
力学性能
抗拉强度 σb (MPa)：≥480
条件屈服强度 σ0.2 (MPa)：≥177
伸长率 δ5 (%)：≥40
断面收缩率 ψ (%)：≥60
硬度：≤187HB;≤90HRB;≤200HV
密度：7.98g/cm3；
比热容比（20℃）：0.502J/(g*K)

2022年11月21日

请先登录 · 注册

诗含坏了

3

太极钢管、+云涵、孙国鑫等3人赞同

请问316不锈钢或者316L不锈钢能耐65%的浓硝酸吗？急求！~还有不能的话用什么材料合适呢？

2022年11月21日

李文博 | 2022年11月21日

回复

因为浓硝酸是氧化性酸，会在不锈钢表面形成钝化膜，所以在65%的浓硝酸中不锈钢是可以耐腐蚀性的，但是随着铬含量的增加，耐65%的浓硝酸的能力会有所加强，316和316L对比，316L会略好一点，但是也不是绝对耐腐蚀的，只是说腐蚀的速度会慢一点，长期在65%的浓硝酸中使用并且在加热的情况下，推荐使用Cr含量更高一点的，能到达28以上会更好。

李雨荨 | 2022年11月21日

回复

316或316L在65%浓硝酸中不适宜长期使用，长期在此环境下使用推荐使用“哈氏合金”材料，或者采用“聚四氟乙烯”内衬的工艺。

请先登录 · 注册

飞二压到

3

太极钢管、+云涵、孙国鑫等3人赞同

因为浓硝酸是氧化性酸,会在不锈钢表面形成钝化膜,所以在65%的浓硝酸中不锈钢是可以耐腐蚀性的,但是随着铬含量的增加,耐65%的浓硝酸的能力会有所加强,316和316l对比,316l会略好一点,但是也不是绝对耐腐蚀的,只是说腐蚀的速度会慢一点,长期在65%的浓硝酸中使用并且在加热的情况下,推荐使用cr含量更高一点的,能到达28以上会更好。

2022年11月21日

请先登录 · 注册

铭阳用掉

3

太极钢管、+云涵、孙国鑫等3人赞同

我来告诉你316L不锈钢板为啥耐腐蚀

1）大气环境介质中的选用一般选用Cr13、Cr17、或18-8型，较少选用18-14-2。

2）水介质中的选用一般以18-8型、控N型18-8、316型等可耐氯离子腐蚀，做刀具也可选用Cr13型。在海水中应选用高Cr、Ni的含Mo的钢种，或者双相钢。

3）硝酸介质中的选用在稀硝酸（≤65%）中，一般18-8就具有良好的耐硝酸腐蚀性能；随浓度的增加，达到68.4%以上时，可选用Cr25Ni20钢，再高浓度（≥85%）时，需要使用含Si的高Cr奥氏体不锈钢。

4）硫酸介质中的应用不含Mo的不锈钢，是不能用于耐硫酸腐蚀，而含Mo2-3%的316系列，是耐硫酸腐蚀的最低牌号，含Mo双相钢也相当或优于316系列；随硫酸浓度的提高，需要选用高Cr、Ni、含Cu、Si的奥氏体不锈钢。

5）盐酸介质中的选用盐酸介质还原性强，不锈钢很难钝化，稀盐酸中需要选用高Cr、Ni、含Cu、Si的奥氏体不锈钢。18-8不能选用。

6）烧碱介质中的选用选用含Cr≥26%的纯铁素体不锈钢或含Ni ≥20%的Cr-Ni奥氏体不锈钢。

7）有机酸介质中的选用一般可选Cr17型，或含Mo的奥氏体不锈钢等。

2022年11月21日

请先登录 · 注册

嘉萱

3

太极钢管、孙国鑫、孙茜等3人赞同

请问316L不锈钢能不能耐强盐酸？

2022年11月21日

请先登录 · 注册

孙茜

5

太极钢管、赵诗晴444 、+云涵等5人赞同

回答楼上的问题：316L不锈钢能不能耐强盐酸。

不耐盐酸，因为盐酸中的氯离子会和316中的镍发生化学反应，反应变化慢，但是时间长了还是有问题的。如果是用在化工方便，不防考虑内衬塑料一类的材料另外，腐蚀是多样的，硝酸是强氧化腐蚀，316L对硝酸和硫酸是没有问题的。

2022年11月21日

孙茜 | 2022年11月21日

回复

不锈钢316l能抵住盐酸的腐蚀吗：常温下 316L在还原性酸下腐蚀较快，如盐酸、稀硫酸、HF、铬酸、次氯酸、溴酸等请采纳。

请先登录 · 注册

钱小平

3

赵诗晴444 、太极钢管、孙国鑫等3人赞同

请问大家：饱和盐水对316l不锈钢有腐蚀吗？

2022年11月21日

请先登录 · 注册

吴晨宸

4

太极钢管、赵诗晴444 、+云涵等4人赞同

兄弟; 316是抗腐蚀的，如果只是偶尔遇到饱和盐水应该是不会有腐蚀的，但是这也要看316生产时候的质量了，若是长期的话多多少少都会有的。希望对你有帮助，我之前在不锈钢行业待过。

2022年11月21日

请先登录 · 注册

周茜

2

太极钢管、孙国鑫等2人赞同

请问；氯化氢气体对316L不锈钢有腐蚀吗？谢谢！！

2022年11月21日

请先登录 · 注册

张强

3

太极钢管、赵诗晴444 、孙国鑫等3人赞同

回答楼上的问题：氯化氢气体对316L不锈钢的腐蚀；

如果氯化氢气体是干燥的和316L不锈钢不潮湿，就不会腐蚀。

希望能给大家带来帮助。

2022年11月21日

请先登录 · 注册

5310

2

太极钢管、孙国鑫等2人赞同

304L和316L哪个更耐硝酸气腐蚀?急！！！

2022年11月21日

请先登录 · 注册

观博

2

太极钢管、孙国鑫等2人赞同

304是普通的不锈钢，316L不锈钢可以用于化学品船货舱，显然是耐硝酸的，而304不可用。结论是316L不锈钢比304不锈钢更耐硝酸。

2022年11月21日

请先登录 · 注册

欣竹刘

3

太极钢管、+云涵、孙国鑫等3人赞同

楼上不要误导别人,在硝酸中,304L的耐腐蚀性比316L高,因为含Mo会降低不锈钢在硝酸中的耐腐蚀性性,在沸腾的65%的硝酸中,304L的腐蚀率为0.15mm/年,316L要超过0.3mm/年。

2022年11月21日

请先登录 · 注册

欣阳杆

3

太极钢管、+云涵、孙国鑫等3人赞同

最近碰到一个工况，应用在硝化行业，介质有浓度为1.4%的硝酸、71%的硫酸，含量达到80%以上，另外为硝基甲苯，温度为40摄氏度左右，现场设备壳体材质采用316L，使用情况良好，而我们从《腐蚀数据与选型手册》上查到的数据，316L在这种工况下耐腐蚀情况很差，而且我们在实验室里做的实验也是这个情况，感觉很矛盾，请高手指教，谢谢。

2022年11月21日

请先登录 · 注册

李熙阳

3

太极钢管、+云涵、孙国鑫等3人赞同

材料的选取本身就是非常难的问题，因为材料多种多样，应用环境千变万化，这个没有统一的规则，在你说的这种情况下，用316l 一两年是绝对没问题的，但是一两年之后呢？设备设计的寿命是限制材料的重要因素，如果非要应用一二十年，那316l肯定不行。再说了，你看到的是壳体材料316l，是否内衬材料你并未说明，如果有内衬材料的话，在这种情况下完全不腐蚀也是有可能的。

2022年11月21日

请先登录 · 注册

芸惜西城

3

太极钢管、+云涵、孙国鑫等3人赞同

40℃以下我觉的316l耐腐蚀性就不行了，有71%的硫酸，还有硝酸；可以尝试904l或者其它。

2022年11月21日

孙海林 | 2022年11月21日

回复

904l确实好，但是现场316l用得确实很多，而且用得很好。

请先登录 · 注册

瀚曦矸

4

太极钢管、+云涵、孙国鑫等4人赞同

304L，316L，310L不锈钢在沸腾硝酸中的腐蚀情况对比：

今天给大家分享一个关于不锈钢在硝酸中的腐蚀数据。
我们现在应该都明白了：在纯硝酸中，316L的耐腐蚀性比304L要差，并且更容易发生晶间腐蚀（不知道这点的赶快学习下），而304L又不如310L。
但是，有人就要进一步发问了：在硝酸中，316L的耐腐蚀性到底比304L差多少呢？，而310L又比304L好多少呢？总有一个量化的标准把！！！别急，今天就把这些数据贡献给大家！

2022年11月21日

李观博 | 2022年11月21日

回复

真的是很给力的数据·············学习了。

钱雅涵 | 2022年11月21日

回复

应了一句话，只选对的不选贵的，这个数据表可能也颠覆了不少人的原先想法。

赵飞飞 | 2022年11月21日

回复

如此看来,便宜没好货也是有前提条件的.适合的材料不一定是最贵的。

吴轩 | 2022年11月21日

回复

之前一直以为316L不管在什么情况都比304的好。看来是大错特错拉。谢谢大师的分享。

钱怡萍 | 2022年11月21日

回复

以上不锈钢在硝酸中的腐蚀情况，是非常有价值的资料。大师发的图片，我都如获至宝的收藏，对我确实帮助很大。另外，关于316L、304L、310S等，在较低PH值情况下（比如说工作环境：“PH值在2至3的亚硫酸环境、氯离子含量2000ppm、温度50℃的浆液或者潮湿的汽雾”。再比如：“PH值在2至3的亚硫酸环境、氯离子含量2000ppm、温度140℃的浆液或者潮湿的汽雾”）的情况下，这类的腐蚀情况，能否在方便的时候，全面系统的介绍一下？

请先登录 · 注册

吴静蕾

1

孙国鑫等1人赞同

这资料太好了，不同材质对应不同的介质。还请多发些这类学习资料让我们学习。

另外我还有个疑问 “沸腾硝酸” 怎么理解？温度多少？
还是仅仅认为是发烟硝酸？

2022年11月21日

请先登录 · 注册

周兰欣

1

孙国鑫等1人赞同

我原来也一直认为:316L比304L，在啥情况下，都更耐腐蚀。后来，看了大师发的图片，才知道：在烧碱溶液中，316L并不比304L强，但是，316L的价格，却比304L贵了一大截。所以说，只买对的，不买贵的，这句话，用在腐蚀选材上，最合适不过了。
几年来，纵观本问答中心，要数大师的帖子，才值得细细品味啊！

2022年11月21日

请先登录 · 注册

张涵雅

1

孙国鑫等1人赞同

这只是在硝酸环境中，304L比316L耐腐蚀性强。但在硫酸、醋酸、磷酸环境中316L比304L耐腐蚀。这是为什么呢？

2022年11月21日

请先登录 · 注册

周之政

1

孙国鑫等1人赞同

真是深奥啊，另外问个问题假如在nacl溶液中，通电不锈钢做阳极，这算是什么环境呢？

2022年11月21日

请先登录 · 注册

赵智涵

2

+云涵、孙国鑫等2人赞同

根据日本冶金的实验数据，利用ＡＳＴＭ－Ｃ法（试样６５０度敏化１小时热处理）６５％沸腾硝酸溶液测试，３０４的腐蚀速率为１５.１ｍｍ／ｙ，３１６Ｌ的腐蚀速率为５．４０ｍｍ／ｙ。Ｃ法主要测试不锈钢的抗晶间腐蚀能力，不锈钢含碳量越高其抗晶间腐蚀能力越差，同时Ｍｏ含量越高在超过６５０度热处理时越易析出金属间相，间相的析出抗晶间腐蚀能力急剧下降。所以在选材时不仅要注意材料本身的特性，同时一定要兼顾其加工制造中的热处理过程。

2022年11月21日

请先登录 · 注册

吴兰月

2

+云涵、孙国鑫等2人赞同

对比316Ｌ化学成分：０２２Ｃｒ１７Ｎｉ１４Ｍｏ２，304Ｌ：０２２Ｃｒ１９Ｎｉ１０，３１０Ｌ其中Ｃ＜０．０２，Ｃｒ２４．５～２６，Ｎｉ２０～２２，而抗晶间腐蚀能力逐渐增强，Ｍｏ含量的增加对抗晶间腐蚀无益，含碳量越低其抗晶间腐蚀能力越强。但是在抵抗点蚀方面Ｍｏ含量却非常重要。

2022年11月21日

请先登录 · 注册

孙诗含

2

+云涵、孙国鑫等2人赞同

您好，以下问题，能否在您方便的时候，给俺指点一下：
蒸汽--水热交换器，用于市区的集中供热。换热器的换热管，如此选材，是否合适？
蒸汽侧参数：压力：0.8兆帕；温度：300℃。
水侧参数：压力：1兆帕；温度：80~120℃；水中的氯离子含量为170ppm；水的PH值为8~8.8（注：是软化水）。
用于热交换用的换热管的规格为：外径*壁厚=19*2. 换热管的材质为316L不锈钢。

2022年11月21日

请先登录 · 注册

孙默

2

+云涵、孙国鑫等2人赞同

这个帖子牛逼，顶一下!

2022年11月21日

周新银 | 2022年11月21日

回复

是好贴

请先登录 · 注册

周新银

1

孙国鑫等1人赞同

2022年11月21日

请先登录 · 注册

李靖阳

2

+云涵、孙国鑫等2人赞同

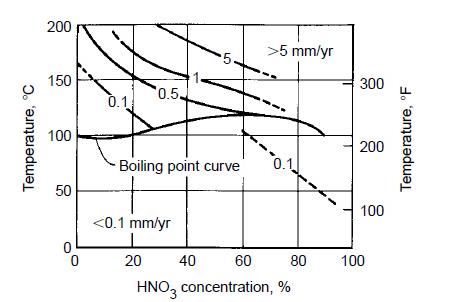

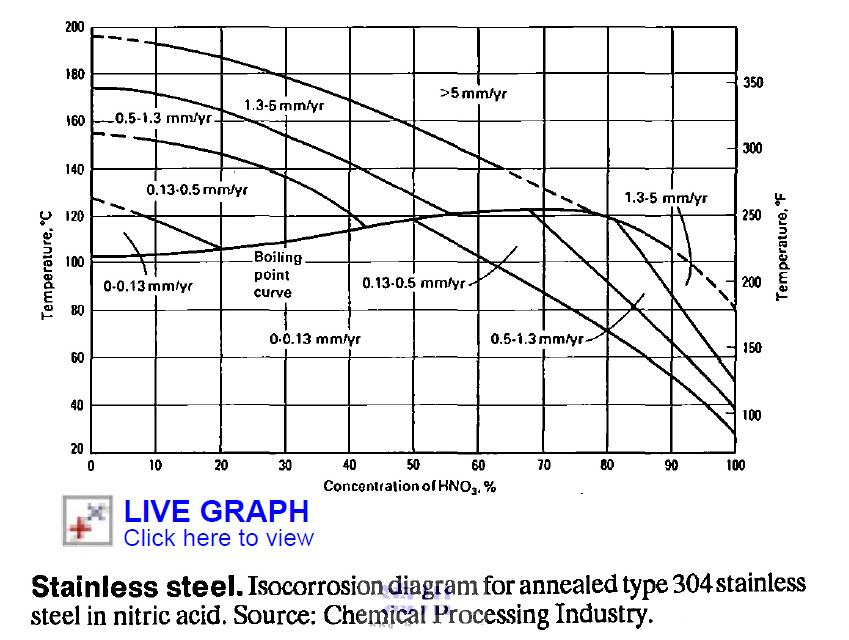

我也来发一个：304L不锈钢在硝酸中的等腐蚀图，其中有在超过沸点加压酸中的腐蚀数据。


2022年11月21日

请先登录 · 注册

李扬阳

2

+云涵、孙国鑫等2人赞同

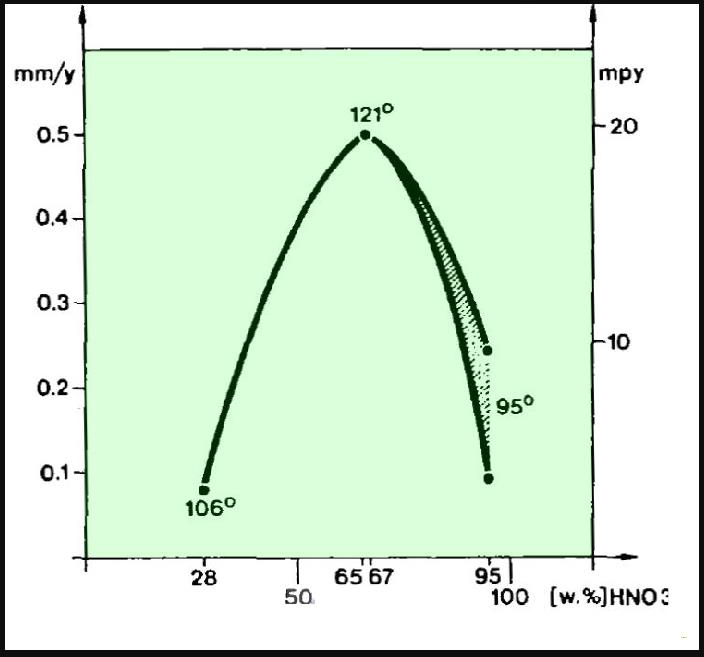

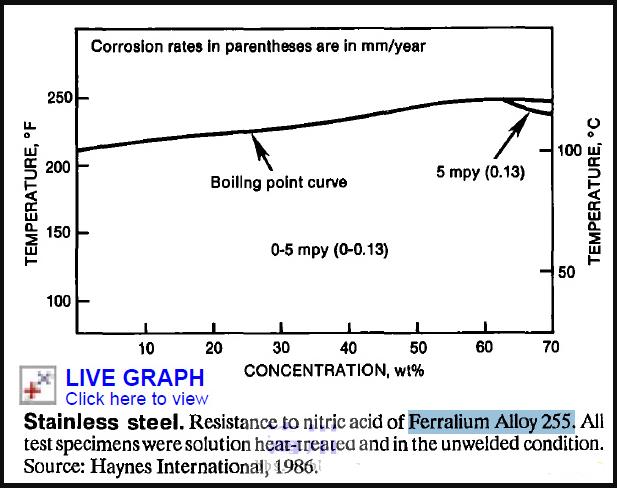

下面是双相不锈钢ferralium alloy 255（0Cr25Ni6Mo3CuN）在硝酸中的等腐蚀图：

下面是双相不锈钢ferralium alloy 255（0Cr25Ni6Mo3CuN）在硝酸中的等腐蚀图.jpg

2022年11月21日

请先登录 · 注册

798刚军

1

孙国鑫等1人赞同

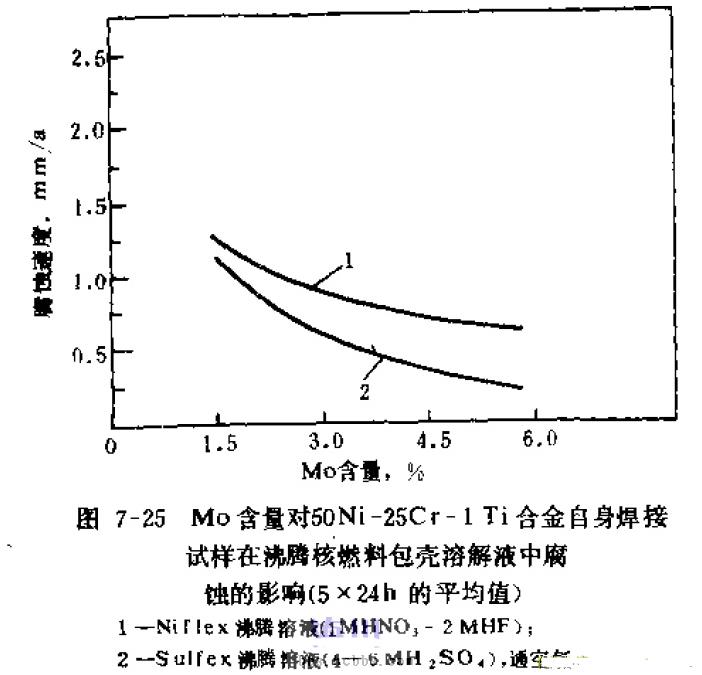

1Mol/L硝酸+2Mol/L的氢氟酸的混酸称为Niflex溶液，被用于溶解核燃料包壳材料（锆合金），下面是不同钼含量的镍基合金50Ni-25Cr-1Ti在沸腾Niflex溶液中的腐蚀速率。

1Mol-L硝酸+2Mol-L的氢氟酸的混酸称为Niflex溶液，被用于溶解核燃料包壳材料（锆合金），下面是不同钼含量的镍基合金50Ni-25Cr-1Ti在沸腾Niflex溶液中的腐蚀速率。.jpg

2022年11月21日

请先登录 · 注册

798刚军

2

+云涵、孙国鑫等2人赞同

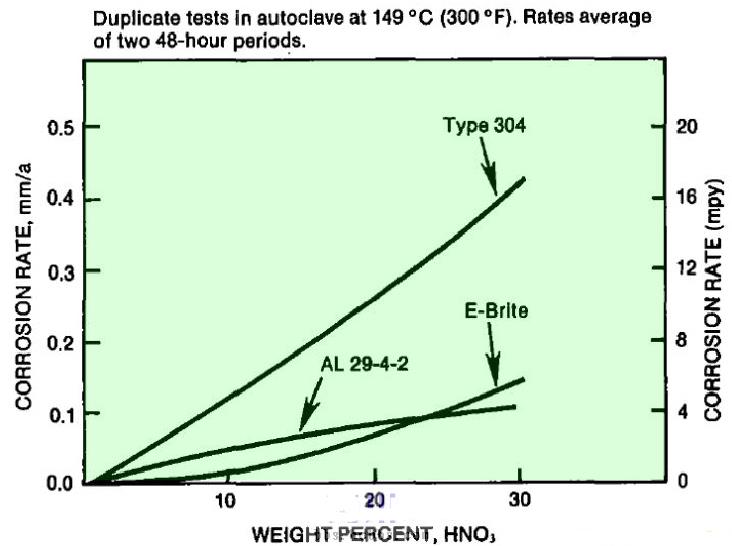

下面是双相不锈钢AL 29-4-2 （牌号：S44735），高纯铁素体不锈钢E-BRITE(000Cr26Mo1)，以及普通的304不锈钢在149度的加压硝酸中的耐腐蚀性对比。

下面是双相不锈钢AL 29-4-2 （牌号：S44735），高纯铁素体不锈钢E-BRITE(000Cr26Mo1)，以及普通的304不锈钢在149度的加压硝酸中的耐腐蚀性对比。.jpg

2022年11月21日

请先登录 · 注册

城下民枉

2

+云涵、孙国鑫等2人赞同

这个是是高硅不锈钢8Cr-15Ni-4Si在不同浓度沸腾硝酸中的腐蚀速率图，可以看出，当硝酸浓度小于65%时，高硅不锈钢的耐腐蚀性甚至比304L还差，但在90%以上的浓硝酸中，耐腐蚀性大大优于304L。

下面是高硅不锈钢8Cr-15Ni-4Si在不同浓度沸腾硝酸中的腐蚀速率图，可以看出，当硝酸浓度小于65%时，高硅不锈钢的耐腐蚀性甚至比304L还差，但在90%以上的浓硝酸中，耐腐蚀性大大优于304L.jpg

2022年11月21日

请先登录 · 注册

欣竹太无聊

2

+云涵、孙国鑫等2人赞同

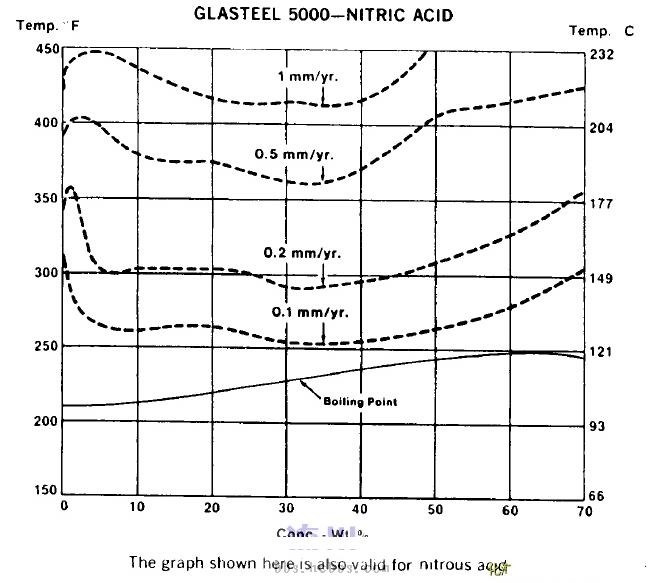

钢衬玻璃在硝酸中的等腐蚀图，该图包含了高于沸点的加压硝酸中的腐蚀数据，可以看出该材料在150度以下的各种浓度硝酸中均匀腐蚀率都很低，但在实际使用时需要考虑强度和渗透问题。

2022年11月21日

请先登录 · 注册

一大堆芸希

2

+云涵、孙国鑫等2人赞同

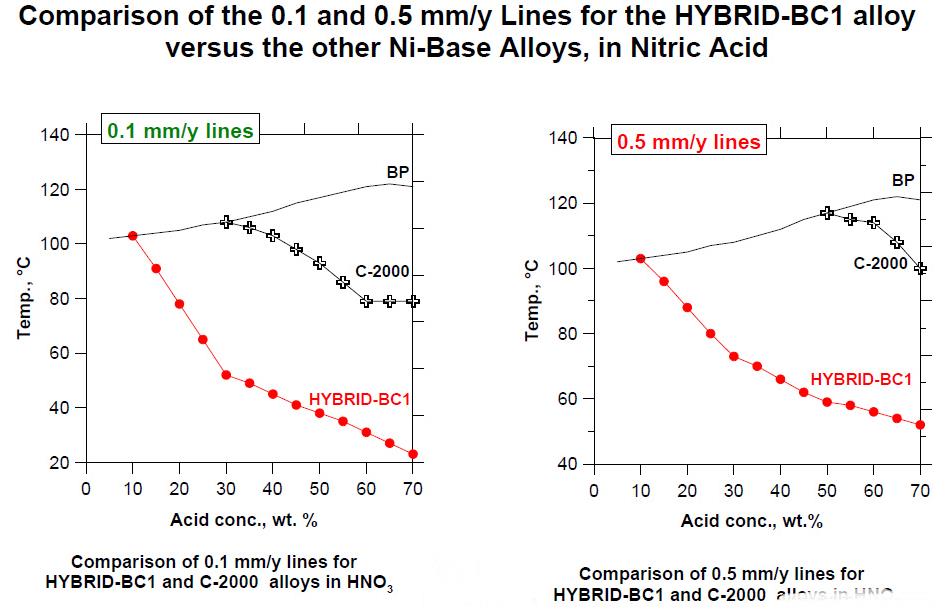

下面是新型的哈氏合金HYBRID-BC1 和 Hastelloy C-2000在硝酸中的0.1mm/年和0.5mm/年的等腐蚀图，可以看出，这些高铬（15 - 20%左右）高钼（16% - 22%左右）的镍基合金在硝酸中的耐腐蚀性还不如普通不锈钢304L，但是，如果硝酸中含有氢氟酸，那么这两种材料的耐腐蚀性又比304L高的多！这也在再一次证明了一个真理：说耐腐蚀性一定是与腐蚀工况相关的，没有最好的材料，只有最适合的材料！

2022年11月21日

请先登录 · 注册

欧阳嘉麟

2

+云涵、孙国鑫等2人赞同

绝对“牛哥”！！！！！！！！！！！！！！！！！！111
尽管我对金属防腐材料知之甚少，但看得出来牛哥看了大量文献，你的阅读量非一般人能比！并且进行了总结，值得欧阳学习！

2022年11月21日

请先登录 · 注册

孙成龙

2

+云涵、孙国鑫等2人赞同

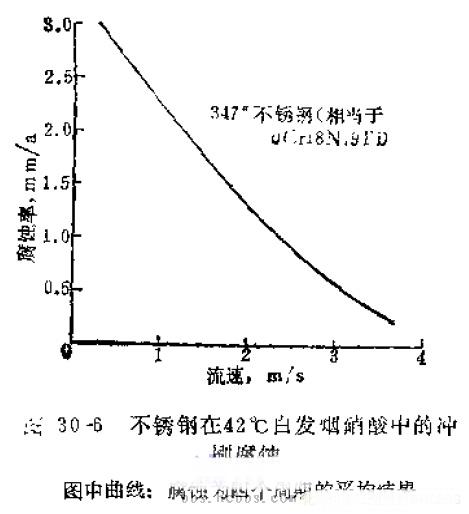

304L在42℃度的白发烟硝酸中的腐蚀速率与流速的关系，可以看到流速增大腐蚀速率显著下降，原因是对不锈钢有腐蚀性的中间产物亚硝酸被发烟硝酸冲散了，不易富集。

2022年11月21日

请先登录 · 注册

孙成龙

2

+云涵、孙国鑫等2人赞同

铸造不锈钢ACL CF-3（成分与304L相近）在硝酸中的等腐蚀图，通过比较可见其耐硝酸腐蚀性高于304L。

2022年11月21日

请先登录 · 注册

瑾瑜坧

2

+云涵、孙国鑫等2人赞同

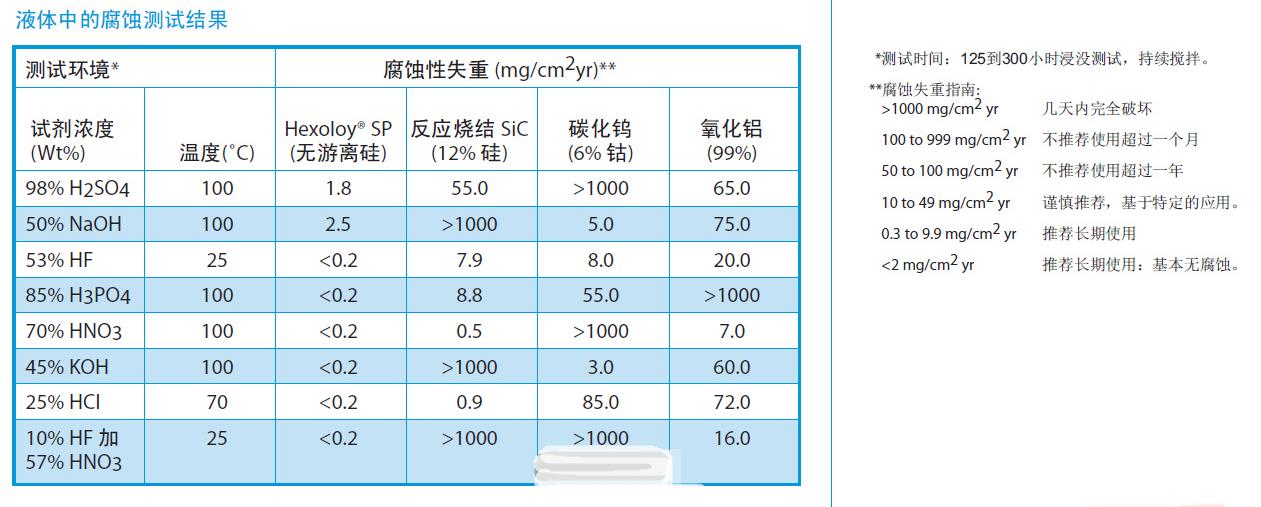

下面的图包含了一些材料在100度， 70%硝酸中的腐蚀速率。
1. 碳化硅(无压烧结，无游离硅: Hexoloy的产品)
2. 碳化硅，反应烧结，含12%的游离硅（国内大多数碳化硅产品都属于这个层次）
3. 碳化钨。
4. 氧化铝陶瓷。

可以看出Hexoloy的碳化硅产品的耐腐蚀性最好！

2022年11月21日

请先登录 · 注册

XYZ孙海宇

2

+云涵、孙国鑫等2人赞同

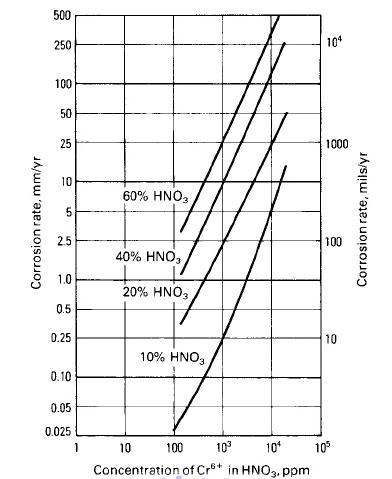

少量的六价铬离子就能大大加快304不锈钢在硝酸中的腐蚀速率，下面是铬离子对304在沸腾硝酸中耐腐蚀性的影响示意图:

2022年11月21日

请先登录 · 注册

XYZ孙海宇

2

+云涵、孙国鑫等2人赞同

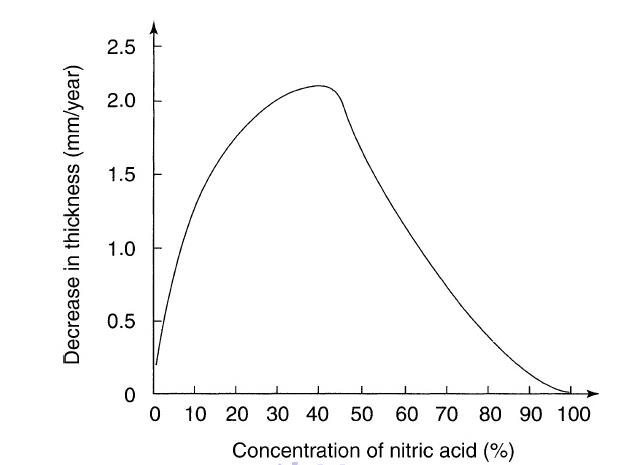

纯铝在常温硝酸中的腐蚀速率图:


2022年11月21日

请先登录 · 注册

炳君DFN

2

+云涵、孙国鑫等2人赞同

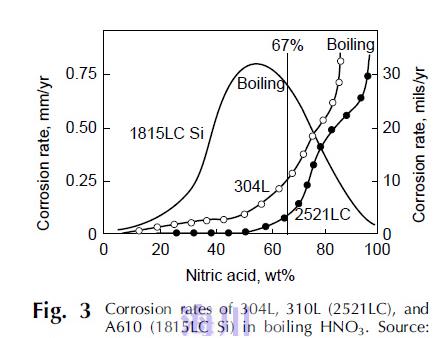

304L, 310L，高硅不锈钢0Cr18Ni14Si4在沸腾硝酸中的耐腐蚀比较:

304L, 310L，高硅不锈钢0Cr18Ni14Si4在沸腾硝酸中的耐腐蚀比较.jpg

2022年11月21日

请先登录 · 注册

雅雯ERFNR

2

+云涵、孙国鑫等2人赞同

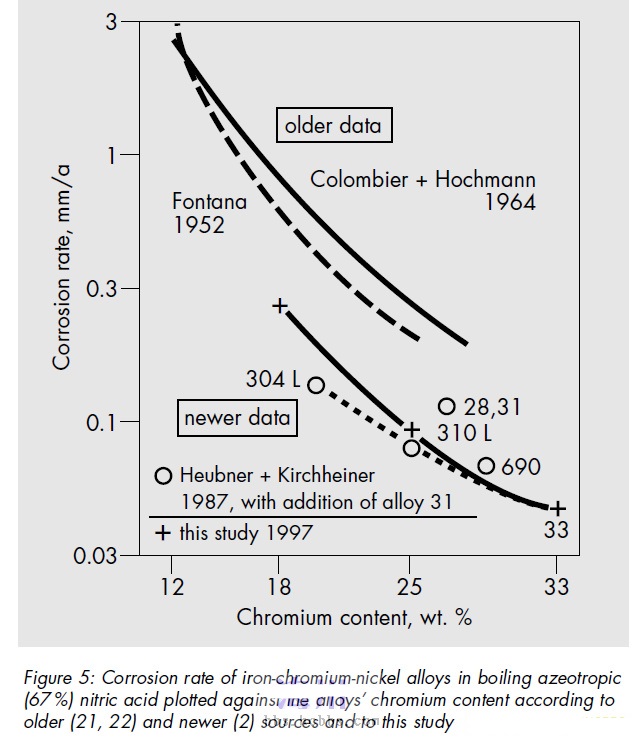

一些不锈钢和铁镍基耐腐蚀合金在沸腾的67%硝酸中的腐蚀速率比较图，这些合金包括： 304L， 310L，alloy 28, alloy 31, Inconel 690， alloy 33。可以看出铬含量最高的alloy 33具有最高的耐腐蚀性。

2022年11月21日

周新银 | 2022年11月21日

回复

牛

请先登录 · 注册

太极钢管

1

孙国鑫等1人赞同

没想到这个帖子这么热！

2022年11月21日

周新银 | 2022年11月21日

回复

是的呢！

请先登录 · 注册

周新银

1

孙国鑫等1人赞同

今天这个帖子里都是牛逼的人！

2022年11月21日

请先登录 · 注册

孙国鑫

2

孙国馨、孙国鑫等2人赞同

都是专家！

2022年11月23日

请先登录 · 注册

+云涵

0

2022年11月25日

请先登录 · 注册

太极钢管

0

无缝钢管深加工需要片碱做什么？

2022年12月03日

请先登录 · 注册

太极钢管

1

太极钢管等1人赞同

2022年12月14日

请先登录 · 注册

孙飞

0

2022年12月24日

请先登录 · 注册

钱炳君

1

钱炳君等1人赞同

请问：氯化氢和不锈钢316反应吗?

2023年01月08日

请先登录 · 注册

hualuogen

1

hualuogen 等1人赞同

不锈钢生锈的原因及防范措施，316材质能抵抗海水腐蚀？

不锈钢生锈的原因及防范措施，316材质能抵抗海水腐蚀？

不锈钢生锈的原因及防范措施通俗地说，不锈钢就是不容易生锈的钢，实际上一部分不锈钢，既有不锈性，又有耐酸性（耐蚀性）。不锈钢的不锈性和耐蚀性是由于其表面上富铬氧化膜（钝化膜）的形成，这层膜使金属与外界的介质隔离，阻止金属被进一步腐蚀，并且还有自我修复的能力，如果一旦遭到破坏，钢中的铬会与介质中的氧重新生成钝化膜，继续起保护作用。这种不锈性和耐蚀性是相对的。试验表明，钢在大气、水等弱介质中和

310S与316L薄壁不锈钢管哪个更耐高温？

310S与316L薄壁不锈钢管哪个更耐高温？

310S与316L薄壁不锈钢管哪个更耐高温?现如今不锈钢的市场身影随处可见,那么当薄壁不锈钢管在高温环境下使用时,是该选择310S材质还是316L材质?接下来,仁成精密钢管厂的技术人员一起钢带你一起了解310S与316L薄壁不锈钢管哪个更耐高温?首先,我们先来了解两者的高温性能。310S是奥氏体铬镍不锈钢,其具有很好的抗氧化性、耐腐蚀性,因为较高百分比的铬和镍,使得拥有好得多蠕变强度,在高温下能持

钛,SAF2205,304,316L换热管加工成U型管的应力腐蚀性能对比

钛,SAF2205,304,316L换热管加工成U型管的应力腐蚀性能对比

钛,SAF2205,304,316L换热管加工成U型管的应力腐蚀性能对比管壳式换热器由于结构简单，坚固，材料范围广，管束可以自由伸缩，不会因换热管与壳体之间的壁温差而产生温差应力，且管束可以抽出，抽出部分重量轻，设计制造工艺成熟，安全性比较高以及适用性比较广等特点，成为石油化工领域中最常用的换热器结构型式，而被广泛采用。U型管式换热器结构见图1。虽然U型管式换热器换热管与壳体之间不存在热应力问题，

含钼奥氏体不锈钢管316和316L耐腐蚀性能

含钼奥氏体不锈钢管316和316L耐腐蚀性能

含钼奥氏体不锈钢管316和316L耐腐蚀性能316 (UNS S31600) 和 316L (UNS S31603) 是含钼奥氏体不锈钢，与传统的铬镍奥氏体不锈钢（如合金 304）相比，它们更耐全面腐蚀和点蚀/缝隙腐蚀。这些合金还提供在高温下具有更高的蠕变、断裂应力和拉伸强度。除了出色的耐腐蚀性和强度性能外，合金 316 和 316L还提供了典型的奥氏体不锈钢的优良可加工性和成型性。一般属性合金

316l不锈钢的相关性能参数

316l不锈钢的相关性能参数

316L 对应国外钢号：UNS S31603, ASTM A276, AMS5648, QQ-S-763 316L是316不锈钢的低碳版本，是一种奥氏体合金。该材料的碳含量控制在0.03%以下，从而降低了焊接时产生的碳化物沉淀。不受晶间敏化作用的影响。在海水环境中对坑蚀和缝隙腐蚀的耐受能力高于304不锈钢。在室温和低温环境下，具有很好的延展性和冲击强度，无磁性，宜焊接。该材料可用于制造球阀，压力接

2024年01月23日

请先登录 · 注册

化工人

0

316L对应的GB牌号为022Cr17Ni12Mo2,本身就有很好的抗晶间开裂的能力,抗敏化能力很强,抗Cl离子腐蚀能力很强.而PH大于9,使溶液保持在碱性条件下也很有效。

2024年02月03日

请先登录 · 注册

化工人

0

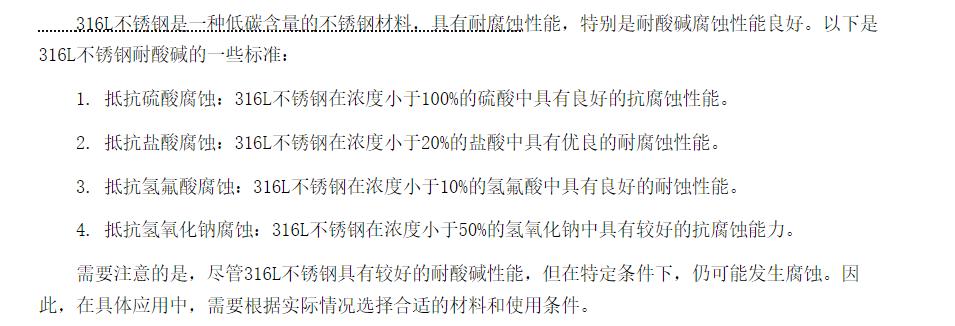

316L不锈钢是一种低碳含量的铬镍钼不锈钢合金，被广泛应用于许多领域，包括化工、医疗、食品加工和海洋工程等。对于316L不锈钢的耐碱性能，我们可以从不锈钢的化学成分和物理特性来分析。

首先，316L不锈钢的主要成分是铬、镍和钼。铬是不锈钢中最重要的合金元素之一，能够形成致密的氧化铬层，起到防腐蚀的作用。镍的存在提高了不锈钢的耐腐蚀性能，而钼的添加则进一步增强了不锈钢的耐化学腐蚀性能。这些合金元素的存在使316L不锈钢具有较强的耐腐蚀性能，包括对酸性和碱性介质的抵抗能力。

其次，316L不锈钢具有良好的耐碱性能。碱性溶液通常指的是pH值大于7的溶液，而316L不锈钢在碱性环境下表现出很好的耐受能力。它可以抵御一般的碱性溶液，如氢氧化钠（NaOH）、氢氧化钾（KOH）等。在这些碱性溶液中，316L不锈钢能够保持其物理性能和结构完整性，不易受到腐蚀或损坏。

然而，需要注意的是，316L不锈钢的耐碱性也受到一些因素的影响。首先是浓度和温度。高浓度和高温的碱性溶液对不锈钢的腐蚀性能会有一定影响，可能导致一些局部腐蚀现象。此外，还需要考虑溶液中是否存在其他腐蚀性物质，如氯离子等，因为这些物质可能会影响316L不锈钢的耐碱性。

综上所述，316L不锈钢具有良好的耐碱性能，能够在一般的碱性环境下保持其耐腐蚀性和结构完整性。然而，在特定的条件下，如高浓度、高温或存在其他腐蚀性物质的碱性溶液中，仍需要谨慎评估其使用情况。在实际应用中，应根据具体的工作环境和要求，选择合适的不锈钢材料。

2024年02月03日

请先登录 · 注册

化工人

0

PH是10的话选择304不锈钢
3-4的话316不好,316L不锈钢比较合适

304和316的耐腐蚀程度不是用PH值来说的，是用PI（耐点腐蚀指数）来说的。公式为PI=Cr%+3.3Mo%+（13—16）N%来计算的。一般希望这个值在35-40之间是最好的。

2024年02月03日

请先登录 · 注册

化工人

0

2024年02月03日

请先登录 · 注册

化工人

0

316L不锈钢在常温下能够耐受浓度低于20％的稀硫酸，但对于20-30％浓度的稀硫酸则可能会有腐蚀作用。因此，如果需要使用316L材质来处理高浓度的稀硫酸，建议进行实验测试以确定其能否耐受相应的浓度。

2024年02月03日

请先登录 · 注册

不锈钢管厂家

1

不锈钢管厂家等1人赞同

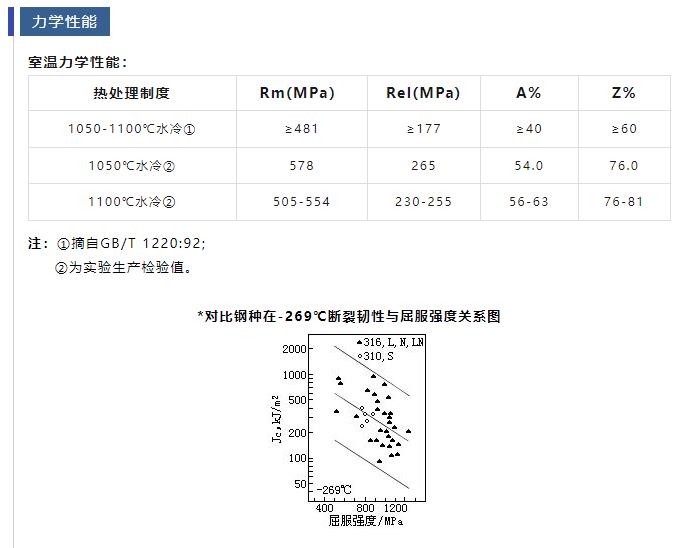

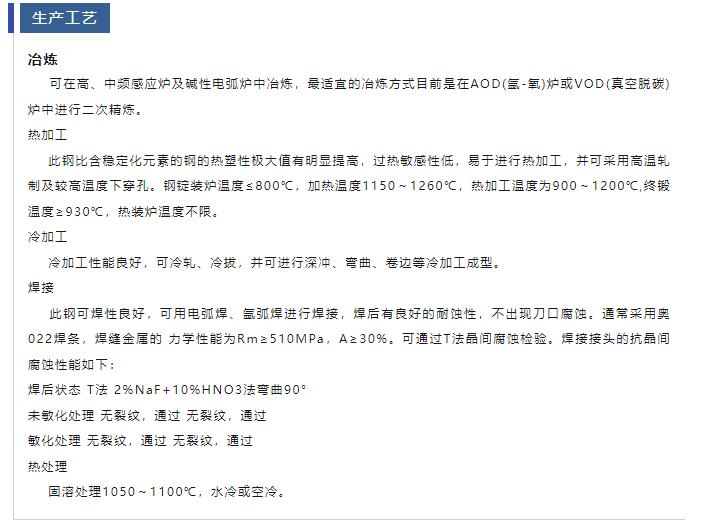

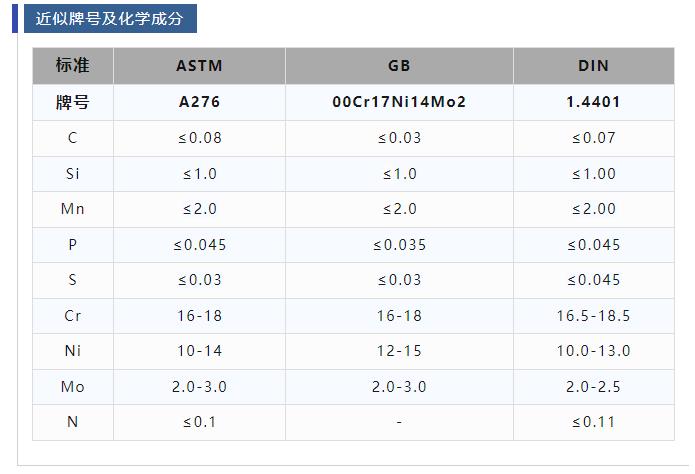

材质解析：316L（SUS316,1.4401,00Cr17Ni14Mo2）奥氏体不锈钢耐酸钢

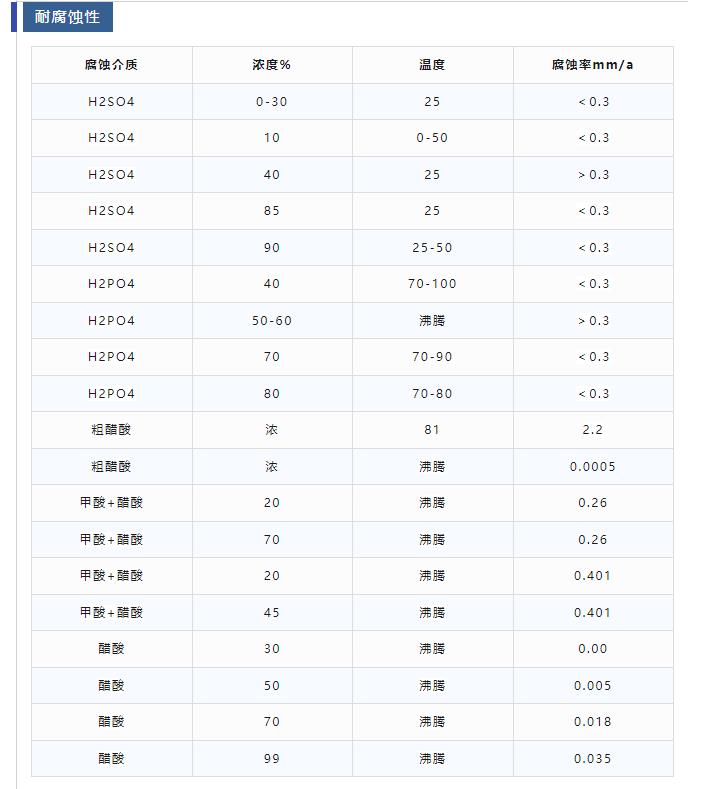

316L钢是广泛应用的低碳奥氏体不锈耐酸钢，对各种无机酸、有机酸、碱、盐类(如亚硫酸、硫酸、磷酸、醋酸、甲酸、氯盐、卤素、亚硫酸盐等)均有良好的耐蚀性。由于含碳低因此晶间腐蚀倾向较0Cr18Ni12Mo2Ti及1Cr18Ni12Mo2Ti钢为小，有优良的焊接性能，适合于多层焊接，焊后无刀口腐蚀倾向。是制造合成纤维、石油化工、纺织、化肥、印染及原子能后处理等工业设备用的重要耐蚀材料，可制造机件、容器、管道等。

316是继304之后，第二个得到最广泛应用的不锈钢种。与304相比，由于316的成分中添加了钼，耐热性能更优之外，其抗腐蚀尤其是抗氯化物腐蚀能力大大提升。用耐点蚀当量来衡量，典型316的PREN值为24.2，此一数值304仅为19。因此，在304不锈钢不能胜任的地方，如潮湿海洋环境等，316有更广泛的应用。




晶间腐蚀
    (1)可通过硫酸铜加硫酸加铜屑法(T法)及硝酸氟化钠法(F法)检验。
    (2)硝酸氢氟酸法(10%HNO₃+3%HF)试验后γ＝1.09，无晶间腐蚀(γ＝敏化后腐蚀率/固溶状态腐蚀率，γ＜1.5为合格)。
    (3)65%HNO₃沸腾法试验(X法)。


2024年02月17日

请先登录 · 注册

不锈钢管厂家

1

不锈钢管厂家等1人赞同

不锈钢生锈的原因及防范措施，316材质能抵抗海水腐蚀？

不锈钢生锈的原因及防范措施，316材质能抵抗海水腐蚀？

不锈钢生锈的原因及防范措施通俗地说，不锈钢就是不容易生锈的钢，实际上一部分不锈钢，既有不锈性，又有耐酸性（耐蚀性）。不锈钢的不锈性和耐蚀性是由于其表面上富铬氧化膜（钝化膜）的形成，这层膜使金属与外界的介质隔离，阻止金属被进一步腐蚀，并且还有自我修复的能力，如果一旦遭到破坏，钢中的铬会与介质中的氧重新生成钝化膜，继续起保护作用。这种不锈性和耐蚀性是相对的。试验表明，钢在大气、水等弱介质中和

310S与316L薄壁不锈钢管哪个更耐高温？

310S与316L薄壁不锈钢管哪个更耐高温？

310S与316L薄壁不锈钢管哪个更耐高温?现如今不锈钢的市场身影随处可见,那么当薄壁不锈钢管在高温环境下使用时,是该选择310S材质还是316L材质?接下来,仁成精密钢管厂的技术人员一起钢带你一起了解310S与316L薄壁不锈钢管哪个更耐高温?首先,我们先来了解两者的高温性能。310S是奥氏体铬镍不锈钢,其具有很好的抗氧化性、耐腐蚀性,因为较高百分比的铬和镍,使得拥有好得多蠕变强度,在高温下能持

钛,SAF2205,304,316L换热管加工成U型管的应力腐蚀性能对比

钛,SAF2205,304,316L换热管加工成U型管的应力腐蚀性能对比

钛,SAF2205,304,316L换热管加工成U型管的应力腐蚀性能对比管壳式换热器由于结构简单，坚固，材料范围广，管束可以自由伸缩，不会因换热管与壳体之间的壁温差而产生温差应力，且管束可以抽出，抽出部分重量轻，设计制造工艺成熟，安全性比较高以及适用性比较广等特点，成为石油化工领域中最常用的换热器结构型式，而被广泛采用。U型管式换热器结构见图1。虽然U型管式换热器换热管与壳体之间不存在热应力问题，

含钼奥氏体不锈钢管316和316L耐腐蚀性能

含钼奥氏体不锈钢管316和316L耐腐蚀性能

含钼奥氏体不锈钢管316和316L耐腐蚀性能316 (UNS S31600) 和 316L (UNS S31603) 是含钼奥氏体不锈钢，与传统的铬镍奥氏体不锈钢（如合金 304）相比，它们更耐全面腐蚀和点蚀/缝隙腐蚀。这些合金还提供在高温下具有更高的蠕变、断裂应力和拉伸强度。除了出色的耐腐蚀性和强度性能外，合金 316 和 316L还提供了典型的奥氏体不锈钢的优良可加工性和成型性。一般属性合金

316l不锈钢的相关性能参数

316l不锈钢的相关性能参数

316L 对应国外钢号：UNS S31603, ASTM A276, AMS5648, QQ-S-763 316L是316不锈钢的低碳版本，是一种奥氏体合金。该材料的碳含量控制在0.03%以下，从而降低了焊接时产生的碳化物沉淀。不受晶间敏化作用的影响。在海水环境中对坑蚀和缝隙腐蚀的耐受能力高于304不锈钢。在室温和低温环境下，具有很好的延展性和冲击强度，无磁性，宜焊接。该材料可用于制造球阀，压力接

2024年02月17日

请先登录 · 注册

游客
