TP347HFG对应国内什么材质?

2023年02月27日 | 1547人阅读

回答 | 共 3 个

按点赞量排序

吴雅婷

西门吹雪、钢铁侠-2586 、张瑞君等5人赞同

目前TP347H型号耐热钢材料已经被大量地应用于再热器和过热器管道当中，主要是基于18Cr-9Ni材料，并将适量Nb添加进去，从而形成NbC金属间化合物来作为重要的强化相，因此被认为是非常重要的一种高温金属材料。

分析发现，因为采用比较低的冷轧温度，同时变形加热过程中仅有比较短的停留时间，因此不会显著地影响到制管工艺可能导致的NbC化合物析出数量。

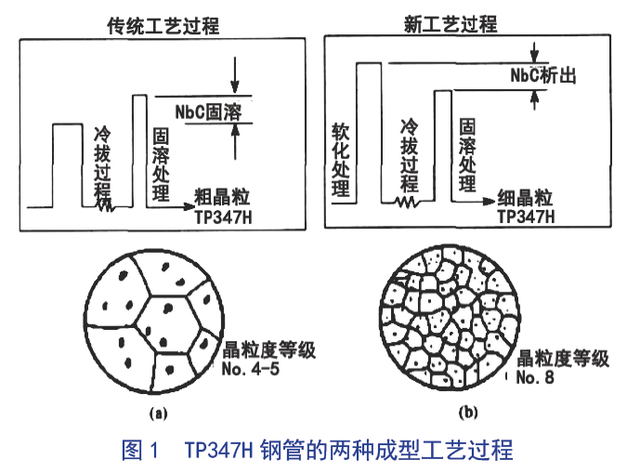

TP347H钢管的两种成型工艺过程

所以，如果采用合理的热加工及热处理工艺技术，将有可能使该型号的材料实现晶粒细化，甚至可达ASTM8级或更高，开发出性能优良的TP347HFG新钢种，其原理如图1所示，也就是基于现在的工艺技术，将软化处理工艺加入，此时其温度是超过固溶温度的。

2023年02月27日

请先登录 · 注册

周芸馨

钢铁侠-2586 、吴荣凯、周芸馨等3人赞同

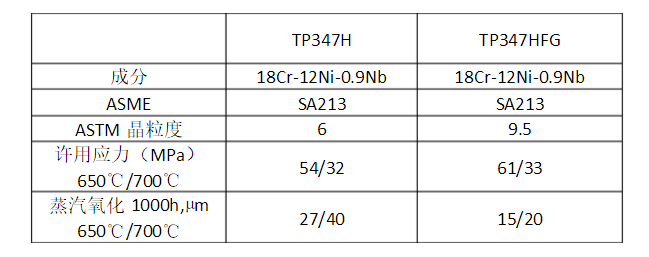

TP347H与TP347HFG区别 TP347HFG是与TP347H成分相同、而加工制造、处理工艺不同的铬镍铌奥氏体不锈钢。

国外研制的TP347HFG是基于TP347H发展起来的,

通过特殊热处理和热加工达到更细的晶粒度等级,提高了抗蒸汽氧化性能。日本住友是针对TP347H存在的两个问题一是TP347H的蒸汽侧在热循环作用下会产生氧化层剥落、进而在弯管处产生阻塞导致过热和失效；二是剥落的氧化物会被带入汽轮机，使汽轮机产生严重的侵蚀进行了改进：利用微细的铌碳化物的溶解和沉淀机理，采用新的、较高的固溶处理温度的热处理工艺使得TP347H的晶粒大大地细化。
