Alloy31是以Alloy28为原形上加入了氮而形成的新型镍铁铬钼铜合金，因此他的耐蚀和耐应力腐蚀性能显着提高，合金强度高，塑性好，冷加工和焊接性能佳等，使合金成为了很好综合性能的铁镍基合金。它已应用于H3PO4、H2SO4等化学加工和海洋开发、纸浆、造纸、燃煤（油）电厂烟气脱硫装置。
合金奥氏体组织是靠氮来维持，氮即稳定了组织又提高了其强度和耐点蚀、耐缝隙性能。提醒大家，虽然其奥氏体组织稳定的，但中敏仳，仍会有碳化物和金属间相析出，严重程度取决于受热历程，包括温度和时间。
Alloy 31( N08031)镍基合金是一种含氮的铁镍铬钼合金，性能介于超级奥氏体不锈钢和已有的镍基合金之间。Alloy 31( N08031)镍基合金适合应用于化学和石油化工、环境工程和油、气生产等工业领域。

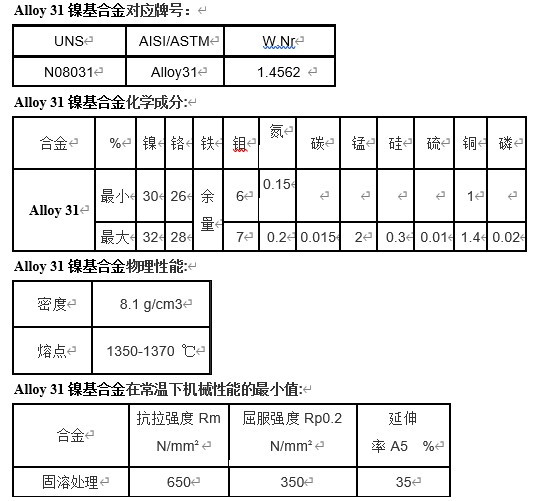

Alloy31化学成分：
碳C：≤0.015 ，
硅Si：≤0.3，
锰Mn：≤2.0，
磷P：≤0.02，
硫 S：≤0.01，
镍Ni：30~32，
铬Cr：26~28 ，
铁Fe：余，
铜 Cu：1.0~1.4 ，
氮N：0.15~0.25
Alloy31物理性能:
密度8.1g/cm3，
溶点：1350~1370 ℃，
比热容：452~508J/kg.K，
热导率：11.7~21.9. W(m.K），
弹性模量：158~198 MPa。
Alloy31力学性能
1、Alloy 31( N08031)镍基合金密度:8.1g/cm3。
2、Alloy 31( N08031)镍基合金熔点:1350-1370℃。
3、Alloy 31( N08031)镍基合金拉强度:σb≥650Mpa。
4、Alloy 31( N08031)镍基合金屈服强度:σb≥276Mpa。
5、Alloy 31( N08031)镍基合金延伸率:δ≥40。
6、Alloy 31( N08031)镍基合金布氏硬度(HB):220。
Alloy31对应牌号：
国标牌号：NS1404，00cr27ni31Mo7CuN，美标牌号：Alloy31，No8031,德标牌号：1.4562，x1nicrmocu32-28-7,Nicrofer3127hMo
Alloy31耐蚀性能：
耐应力腐蚀良好，合金具有很高的耐敏感态晶间腐蚀能力，耐HNO3和湿法H3PO4具有优异性能，但在HCL中略差，在80度浓H2SO4中与合金28和C276比较此合金性能很好。提醒大家H2SO4中的氧化性杂质结合金耐蚀性能影响较大，大家要注意一下。耐点蚀和缝隙腐蚀优于不锈钢和625。
Alloy31加工及焊接：
合金热加工温度为1050~1200水冷，成品要进行固溶处理确保很佳耐蚀性能。冷加工或冷成型应在退火后进行，因合金高度加工硬度应选用足够能力的设备。热处理温度为1150~1180.爆接性能良好。
Alloy31合金具有以下特性：
一种含氮的铁镍铬钼合金，面心立方晶格结构，0.2%的氮含量稳定了奥氏体相，降低了金属间相沉淀析出的倾向。性能介于超级奥氏体不锈钢和已有的镍基合金之间、
Alloy31 应用范围应用领域有：
适合应用于化学和石油化工，环境工程和油气生产等工业领域。
(1)在卤化物介质（无论酸性或碱性）中具有出色的抗腐蚀能力。
(2)在任何浓度的硫酸中都具有出色的抗腐蚀能力。
(3)在磷酸介质中具有出色的耐腐蚀和抗侵蚀腐蚀能力 。
(4)在二氧化氯漂白剂介质中具有优秀的耐局部腐蚀和均匀腐蚀的能力。
(5)在还原和氧化环境中均具有优秀的耐腐蚀能力。
(6)易于加工和焊接。
(7)具有可用于制造壁温在-196～450℃的压力容器的认证。
以上内容来自：网页链接
